Назначение и области применения укрытий для конвейеров из арочного профнастила

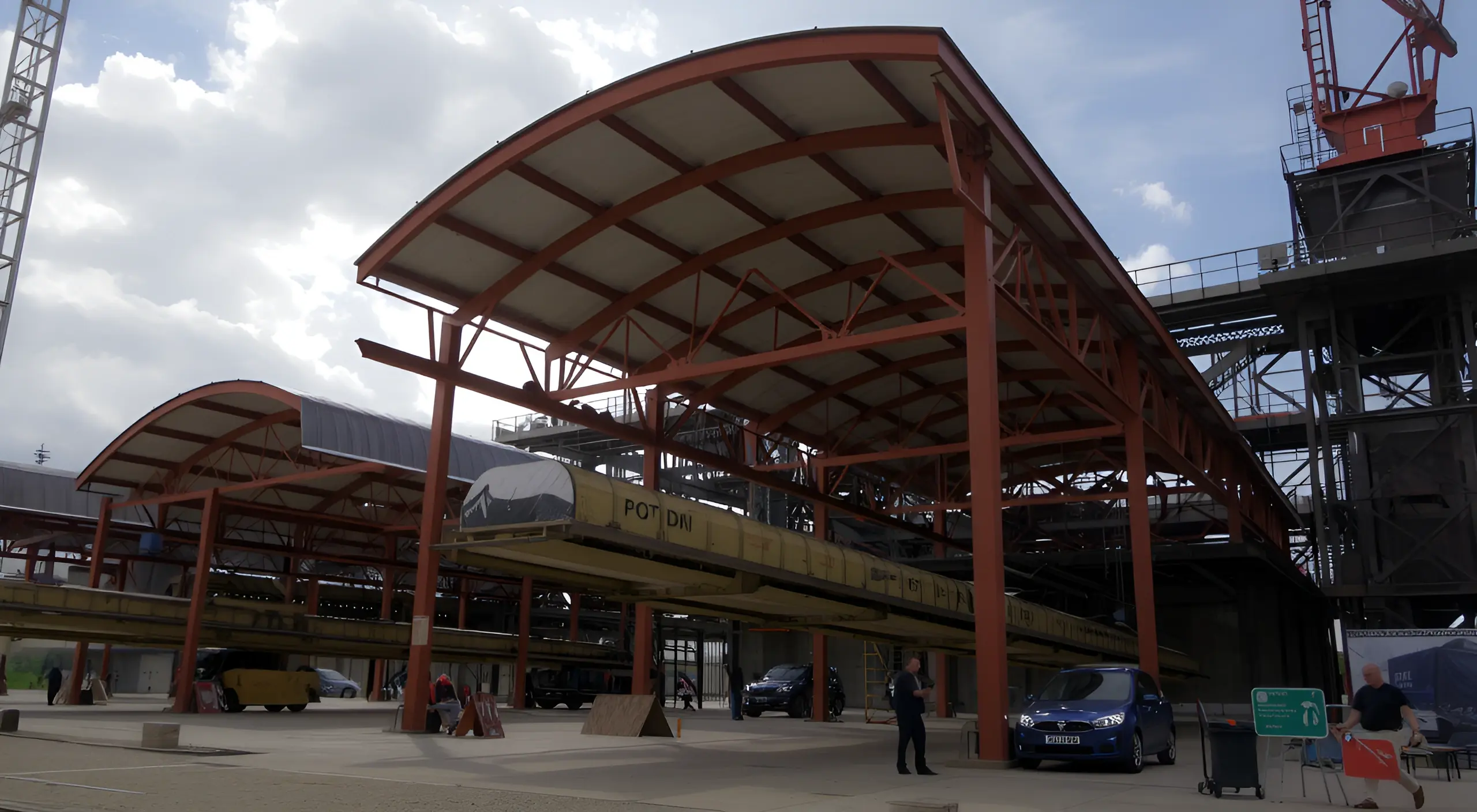

Подробнее можно узнать по ссылке Укрытие для конвейеров из арочного профнастила. применяется для формирования надпролетных конструкций, которые создают арочные или сводчатые покрытия над технологическими линиями. Геометрия арочного профнастила обеспечивает одновременную защиту оборудования и возможность свободного перемещения в пределах пролета. В конструкции задействованы панели, крепеж и уплотнения, позволяющие адаптировать укрытие к конкретной протяжённости конвейера и условиям эксплуатации без потери прочности.
Конструктивная идея основывается на модульности: элементы соединяются между собой, образуя требуемый пролёт и требуемую высоту сустава. Такой подход упрощает настройку под разные проекты и облегчает последующий ремонт. В эксплуатации акцент делается на долговечность материалов и защиту внутренних механизмов от воздействия погодных факторов, пыли и влаги.
Как арочные укрытия защищают конвейер и окружающее оборудование
Арочные укрытия образуют над пролетом прочную оболочку, которая снижает воздействие атмосферных факторов на конвейер и узлы привода. За счёт формы арки уменьшается угол падения капель воды и защищается валовый узел от прямой влаги, что способствует снижению риска коррозии и образования наледи в холодный период. Дополнительная герметизация швов препятствует проникновению влаги в контактные зоны и узлы крепления.
«Арочные укрытия над пролетами обеспечивают защиту от осадков и сохраняют рабочую чистоту оборудования».
- защита от осадков и ветра;
- снижение испарения пыли в рабочей зоне;
- регулируемая геометрия под конкретный пролет;
- модульность и упрощение монтажа.
- Определить требуемый пролёт и высоту арки в зависимости от линии конвейера;
- Выбрать подходящую конфигурацию арок и сводов с учётом ветровой нагрузки;
- Рассчитать крепёж и уплотнения с учетом условий эксплуатации;
- Проверить герметизацию швов и обеспечить защиту от коррозии.
| Параметр | Значение/Диапазон | Комментарий |
|---|---|---|
| Толщина профнастила | 0,8–1,2 мм | влияет на прочность арок |
| Шаг дуги | 0,6–1,0 м | распределение нагрузки по пролету |
| Высота арки | 120–250 мм | определяет уклон и сток осадков |
Варианты конфигураций арок и сводов под конвейеры
С точки зрения конфигурации допускаются одиночные арки, двойные дуги и многоарочные своды, адаптируемые под длину пролетов и расположение поддержек. Одиночная арка обеспечивает минимальную высоту над лентой и большую экономию материала, тогда как дуговые и сводчатые варианты повышают жесткость конструкции и улучшают сток проливной влаги. Элементы соединяются с уплотнениями для герметизации швов.
Конструктивные особенности арочного профнастила и их влияние на укрытие
Геометрия арок, выбор шага и пролета
Геометрия арок определяется расстоянием между опорными узлами, высотой арки и шагом дуг. В пределах пролётов, где применяются арочные конструкции, удобнее работать с диапазонами шага дуги примерно 0,6–1,0 м, что обеспечивает равномерное распределение изгибных и сдвиговых нагрузок. При выборе высоты арки учитывается необходимый просвет над конвейерной лентой и близость к электрическим компонентам, чтобы исключить контакт движущихся частей.
Прочность, жесткость и коррозионная стойкость материалов
Прочность арочного профнастила во многом зависит от толщины листа и геометрии арок. Для защиты от коррозии применяются оцинковка и полимерные покрытия: оцинковка обычно имеет весовое покрытие в диапазоне 60–275 г/м2, а полимерное покрытие — толщину порядка 20–40 мкм. Эти параметры влияют на долговечность укрытия в условиях агрессивной среды и влажности, а также на стойкость к механическим воздействиям.
Технология монтажа и эксплуатации укрытий
Этапы монтажа, требования к крепежу и герметизации швов
- Подготовка площадки и сборка опорной рамы под пролет.
- Установка арочных элементов и фиксация к каркасу крепежом с антикоррозийной обработкой.
- Укладка профнастила, герметизация швов уплотнителями и контроль стыков.
- Проверка геометрии пролетов и выполнение окончательной затяжки крепежа.
После монтажа проводится приемка по соответствующим нормам и требованиям охраны труда, включая проверку герметичности швов и отсутствие деформаций. В процессе эксплуатации укрытие подлежит периодическому осмотру на предмет коррозии, смещений или повреждений, особенно в местах крепления к раме и возле узлов соединения.
Условия эксплуатации: температура, пыль и влажность, вибрации
Условия эксплуатации предполагают диапазон температур от низких значений до высоких, в зависимости от региона и производственной зоны. Влажность и пыление влияют на износ уплотнений и дополнительную коррозионную агрессию к металлу. Вибрации и динамические нагрузки от движения по ленте необходимо учитывать при расчётах прочности крепёжных узлов и рамы.
Риски, ограничения и эксплуатационные нюансы
Влияние нагрузок и факторов окружающей среды на долговечность
Долговечность укрытий зависит от сочетания нагрузок: ветровых, изгибных и сдвиговых, а также от внешних факторов среды. Неправильная геометрия арок может привести к перераспределению усилий, появлению локальных перегибов и ускоренному износу соединений. Ветер может воздействовать на своды, особенно при открытых пролетах, поэтому расчётная нагрузка должна учитывать характерные особенности участка.
Ограничения по площади покрытия и допуски на геометрию
Площадь покрытия ограничена геометрией арки и раскладкой пролетов, что влияет на общий вес и прочность всей конструкции. Допуски на геометрию обычно требуют отклонения в пределах нескольких миллиметров для стыков и соединений, что обеспечивает равномерность нагрузки. При значительных отклонениях нужно корректировать монтаж и базироваться на инженерной документации.
